Les systèmes d’assemblage et connexions utilisés en construction bois sont conçus et fabriqués conformément à une évaluation technique européenne ou une norme harmonisée qui permet notamment d’apposer le marquage CE.
Les systèmes d’assemblages peuvent aussi être non traditionnels ou innovants
Les produits concernés dans la construction bois sont généralement des assemblages par goujons métalliques collés, des systèmes de jonction pour la continuité des plans d’étanchéité à l’eau et la vapeur d’eau, des assemblages mécano soudés utilisés dans les structures bois, des connecteurs pour les planchers mixtes bois/béton, etc.
Caractéristiques certifiées
Les caractéristiques certifiées :
- L’aptitude à l’usage,
- La qualité de fabrication,
- La performance mécanique,
- La qualité de la documentation accompagnant le produit
Les exigences :
Mise en place d’un contrôle interne de la production (contrôles produits, process et essais mécaniques), et de prélèvements réguliers pour la réalisation d’essais par FCBA afin de valider la cohérence et la performance.
La certification CTB Composants et Systèmes Bois
La certification CTB composants et systèmes bois certifient les assemblages traditionnels ainsi que les non traditionnels. Grâce à la certification vos assemblages seront reconnus et attestés comme fiables. Les assemblages par rubans adhésifs et mastic colles rentrent dans les cas particuliers et font partie à eux seuls d’une sous-catégorie maitrisée par nos experts qui sauront vous accompagner dans votre certification de ces assemblages spécifiques.
Le goujon collé
Les bandes, colles, mastic-colles, ou tout autre accessoire adhésif
Les assemblages mécanosoudés
Le goujon collé
Le goujon collé est un dispositif d’assemblage d’éléments de structure en bois. Cet assemblage par goujons métalliques collés, est collé avec une résine époxy. Le système de goujons métalliques collés permet l’assemblage entre eux d’éléments linéaires de structures bois ainsi que l’assemblage de ces éléments à d’autres éléments de structure (support en béton par exemple).
(source : Avis Technique Résix, entreprise SIMONIN)
Les bandes, colles, mastic-colles, ou tout autre accessoire adhésif
Cette sous-catégorie concerne les systèmes de jonction pour la continuité des plans d’étanchéité à l’eau et la vapeur d’eau.
Elle s’applique aux rubans adhésifs et mastics-colle destinés à la réalisation de jointement permettant de garantir la continuité d’un système d’étanchéité à l’eau (côté extérieur de la paroi) ou à la vapeur d’eau (côté intérieur de la paroi), et permet aux produits précédemment cités de s’exonérer des exigences de réception définies dans l’annexe D des NF DTU 31.2 et NF DTU 31.4 parties 1.2.
Le périmètre d’un produit certifié est défini selon les points suivants :
- Le type de produit : ruban adhésif ou mastic colle
- La fonction : liaison de pare-pluie, de pare-vapeur ou des deux
- Le type de support : support souple (liaison entre deux membranes), support rigide (liaison entre deux panneaux), support souple et rigide (liaison membrane/membrane, membrane/panneaux, panneaux/panneaux)
- L’exposition : simple (pose en atelier puis protégé des rayons UV), chantier (exposition aux rayons UV pour la durée du chantier), claire-voie (exposition permanente aux UV).
Les spécifications techniques sont les suivantes pour les jonctions réalisées par bandes adhésives ou collage du système barrière à la vapeur d’eau (extrait des NF DTU 31.2 et NF DTU 31.4) :
| Résistance | Spécifications d’essai | Critère de conformité (unité : N/50 mm) |
| Au cisaillement (neuf) |
Délai de stabilisation avant essai :
|
40 N |
|
Au cisaillement (vieilli) 50 °C + 70 % mini HR et 168 h |
|
≥ 70 % de la valeur initiale et 30 N minimum |
| Au pelage |
|
25 N |
(Les spécifications techniques sont les suivantes pour les jonctions réalisées par bandes adhésives ou collage du système d’étanchéité à l’eau (extrait des NF DTU 31.2 et NF DTU 31.4) :
| Résistance | Spécifications d’essai | Critère de conformité (unité : N/50 mm) |
| Au cisaillement (neuf) |
Délai de stabilisation avant essai :
|
40 N |
| Au cisaillement (vieilli a, b) |
|
≥ 50 % de la valeur initiale et 30 N minimum |
| Au pelage |
|
15 N |
|
(a) Vieillissement – Conditionnement traitement thermique : 14 jours à (23±2) °C – (50±10) % HR ou à définir par le fabricant + 4 jours à (70±2) °C +24 h à (23±2) °C-(50±10) % HR. |
||
|
(b) Essai de vieillissement : Annexe C NF EN 13859-2:2014 (336 h UV ou 1 000 h UV selon l’exposition maximale en phase chantier respectivement de 15 jours et de 3 mois, le bardage étant à joints fermés). Essai de vieillissement : Annexe C NF EN 13859-2:2014 (5 000 h UV, pour une exposition en phase chantier maximale de 6 mois). |
||
Illustration des différents essais
Essai de pelage
Essai de cisaillement
Vidéo démo
Les assemblages mécanosoudés
Exemple de produit certifié
Précadres pour constructions à ossature bois
Il s’agit en général de ferrure métallique de grande taille. L’intérêt du mécanosoudage est la possibilité d’obtenir des formes complexes.
Plus d’informations

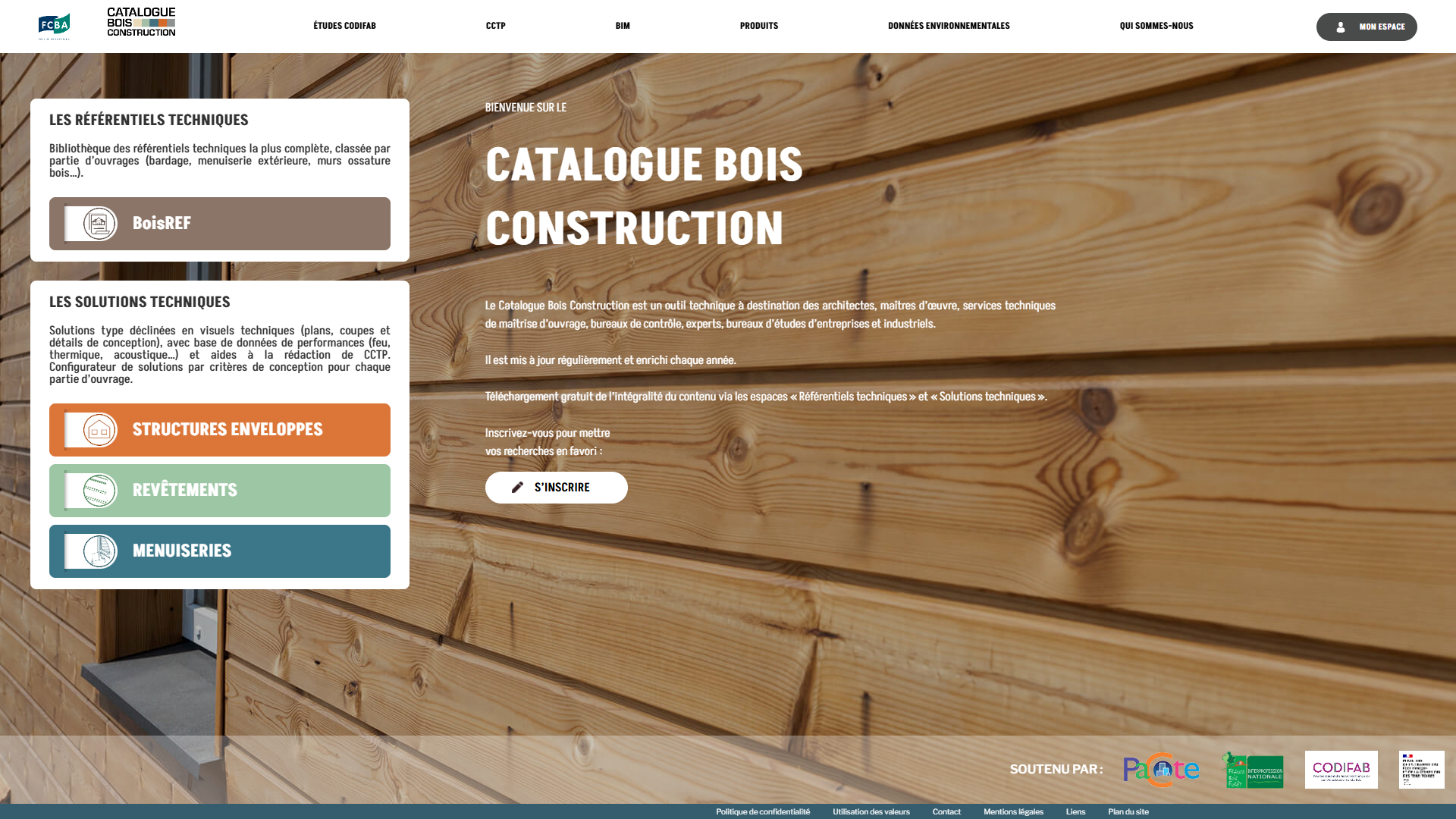

Vous trouverez sur le Catalogue Bois Construction du contenu supplémentaire sur les assemblages et connexions
